房晓敏 教授，博士生导师，河南省功能材料与催化反应过程中心副主任。

河南大学科技创新团队

【团队负责人】 房晓敏

【所在学院（科研机构）】化学与分子科学学院（河南省功能材料与催化反应工程中心）

【涉及技术领域】精细化工，有机高分子复合材料

【主要研究方向】 有机功能材料

本团队长期从事各类功能化复合材料的研究，并逐渐形成特色与优势，现有成员18人。团队负责人房晓敏，教授，博士生导师，河南省功能材料与催化反应过程中心副主任。主要从事高性能阻燃剂的设计制备、聚合物改性及有机功能高分子复合材料研究。先后承担国家基金项目2项，省科技厅攻关项目等8项，获中国煤炭工业协会科技进步三等奖1项，河南省科技进步三等奖1项，开封市科技进步一等奖1项。发表相关论文30余篇，授权专利10余项。

【创新成果1】 大分子苯并噁嗪基多功能阻燃成炭剂

利用苯并噁嗪基团的设计灵活性，研发系列含硅氧烷结构和磷氮阻燃元素的苯并噁嗪，包括双酚类苯并噁嗪、三聚磷腈类苯并噁嗪、水溶性苯并噁嗪等。采用一步法无溶剂或少溶剂构建噁嗪环，产品收率达95%以上，纯度好，生产工艺简单，便于实现中试放大，三废少，符合国家环保和清洁生产要求。此化合物可作为硅烷偶联剂改善填料和橡塑基体的界面性能，也可作为高效阻燃成炭剂用于环氧树脂等热固性塑料及某些热塑性塑料的阻燃改性。

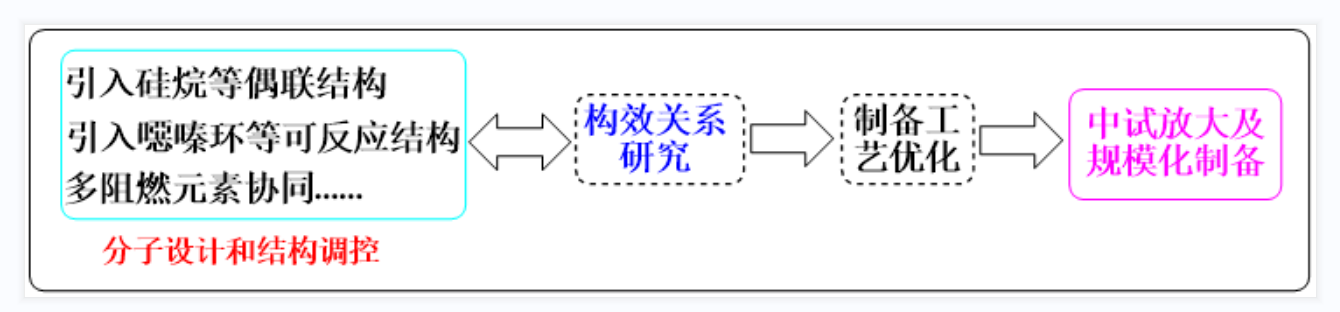

图1 新型苯并噁嗪基多功能阻燃成炭剂设计示意图

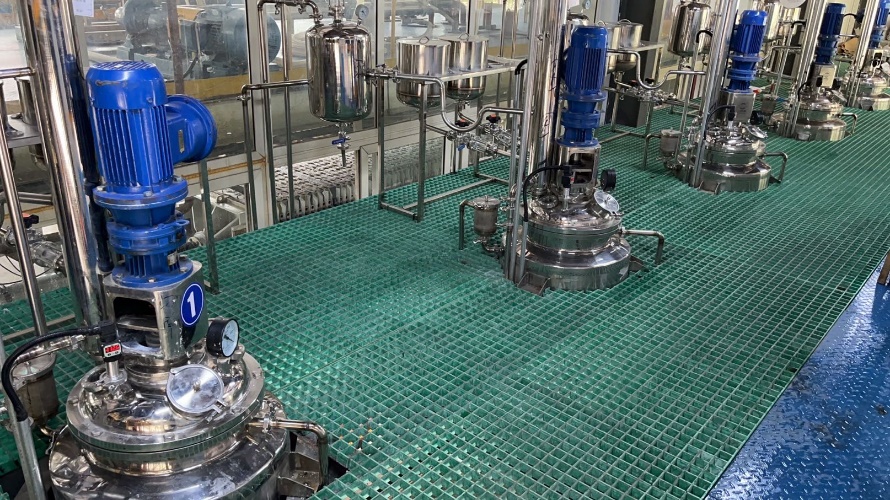

图2 苯并噁嗪中试放大

图3 已授权专利证书

【创新成果2】 高性能阻燃聚甲醛复合材料

以聚磷酸铵为主阻燃剂，采用金属离子、多元胺和硅烷偶联剂等对其进行表面改性，改善其与基体相容性，并基于改性APP构建了聚甲醛专用高效膨胀阻燃体系，其在POM阻燃体系中表现出优异的协同阻燃效果。添加量23-25%即可达到UL94 V-1阻燃级；添加28-30%可达到UL94 V-0阻燃级；极限氧指数达到50%以上，热释放速率峰值最高下降约70%，且对基体的力学性能影响较小，抑烟毒效果优异，可满足汽车、建筑、电子电器等领域市场对聚甲醛阻燃的应用要求。

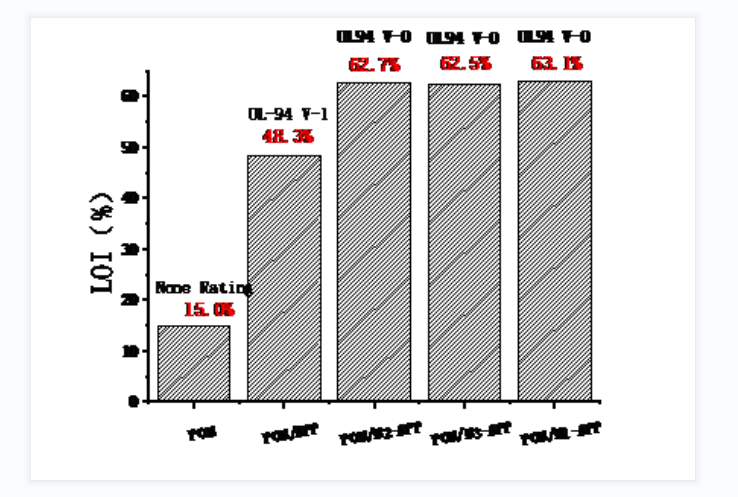

图4 阻燃聚甲醛复合材料极限氧指数

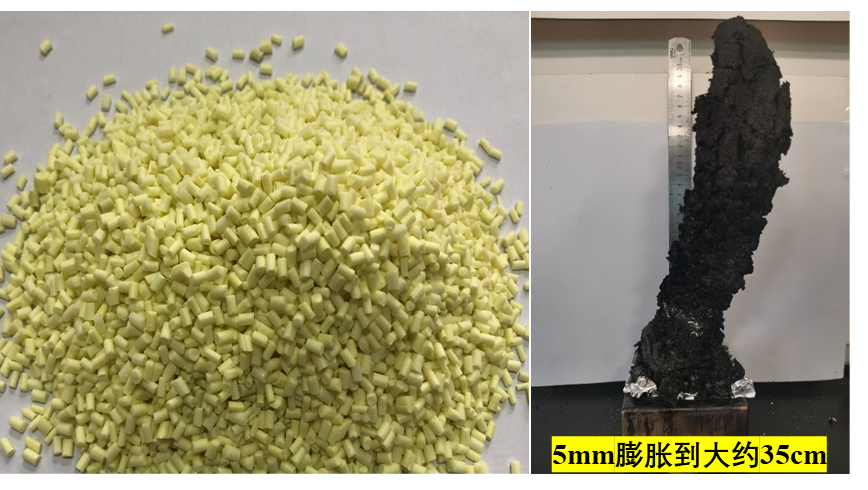

图5 阻燃聚甲醛粒料以及燃烧后残炭照片

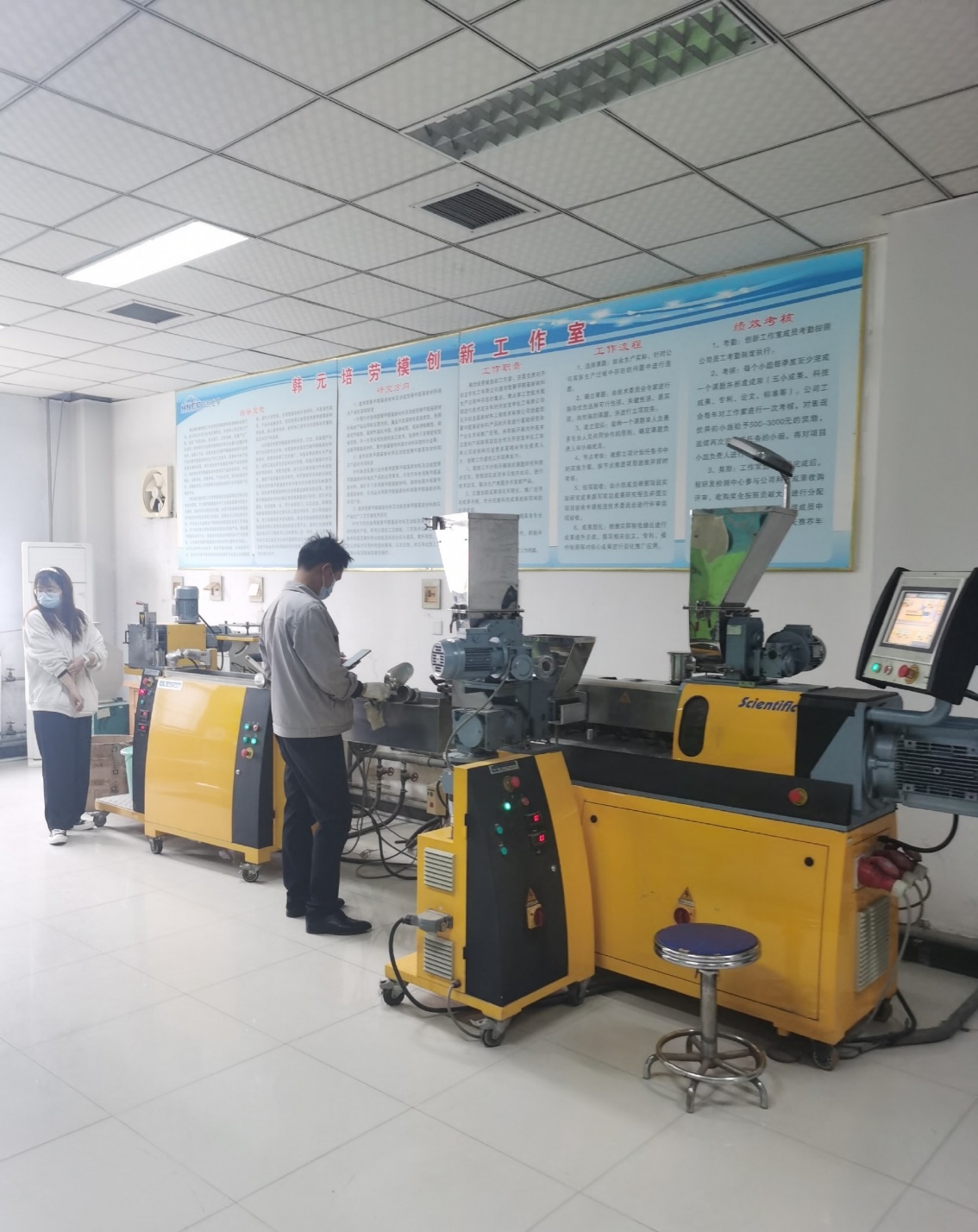

图6 阻燃聚甲醛企业验证实验

【合作形式】科技成果转让、许可使用、合作转化、技术开发、作价入股

【联系人】张超                  【联系电话】15737955421
