卧式4轴螺栓球专用加工中心机床（黄河水利职业技术学院）

成果简介：螺栓球是空间网架结构的连接节点，目前行业年用钢量超过200万吨，传统的L型直攻法加工使用改造后的普通车床进行人工作业加工，精度低，工人要求高，本团队发明了卧式4轴螺栓球专用加工中心机床，将铣平面，钻孔，倒角，攻丝等工序使用数控方法集成为一体，加工能力BS85-350，最大钻孔M85，根据行业条件设计了中小型和重型机床，分别解决效率问题和规格问题。并开发了根据设计单位出图的数据直接转换为G代码程序的软件。目前已经成为了行业的主流装备，2017年获得了行业创新奖，2019年成为了行业申请特高企业的准入装备。

学校联系人：黄河水利职业技术学院科技处 聂大勇15890910938

科学院联系人：对外合作与技术转移转化部 0371-22523080

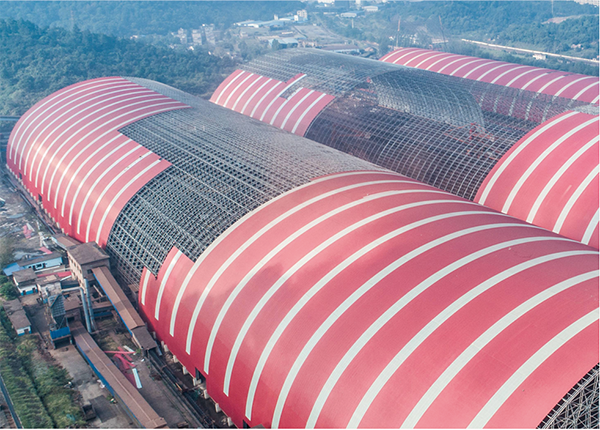

图1.网架结构

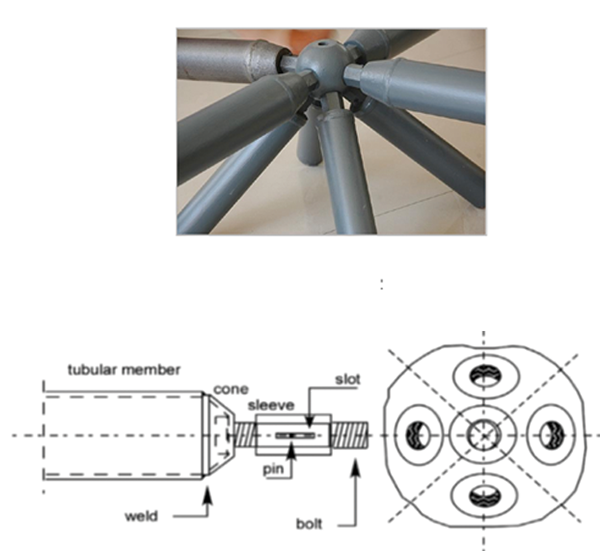

图2.网架球节点

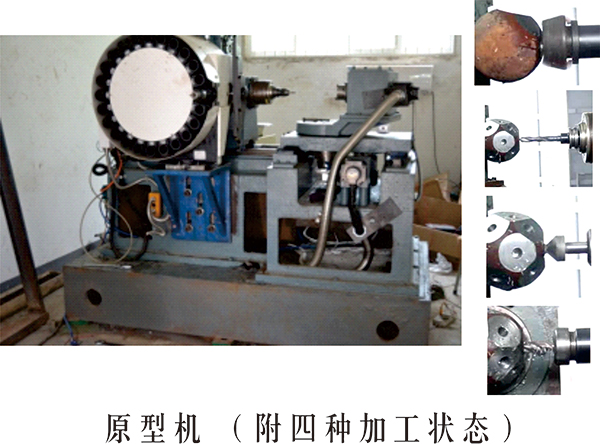

图3.原理型样机

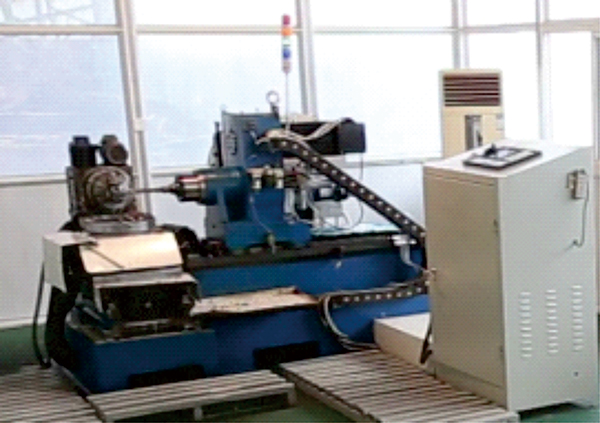

图4.中试机

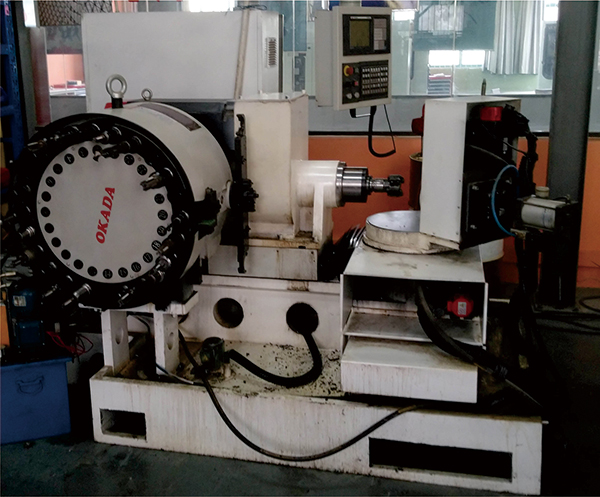

图5.工程机

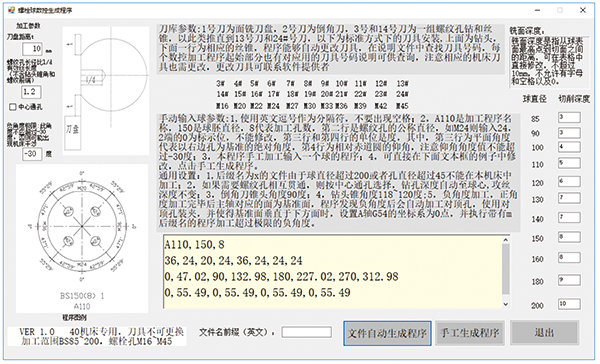

图6.软件界面
